Pro architekty a projektanty
Podklady pro projekt nabíjecího místa
Parametry stanice, požadavky na přívod a umístění a vzorový text do zadávací dokumentace. Výkresy a technický list vám pošleme na vyžádání.
V Česku od 1. 7. 2026 platí pro novostavby a větší změny budov požadavky na místa pro kola: 15 % průměrné nebo 10 % celkové uživatelské kapacity, u bytových domů 2 místa na byt (vyhláška 146/2024 Sb. ve znění 97/2026 Sb.). Směrnice (EU) 2024/1275 navíc u novostaveb a větších renovací chce kabelovody pro pozdější nabíjení i elektrokol. Navrhněte jištěný přívod a místo pro stanici rovnou s místy pro kola. Požadavky EPBD, výpočet a checklist →
3D model
Prohlédněte si stanici ze všech stran
Přepínejte pohledy, montáž na zeď nebo na stojan a příslušenství. Postava 175 cm ukazuje skutečné měřítko.
Načítám 3D modelParametry

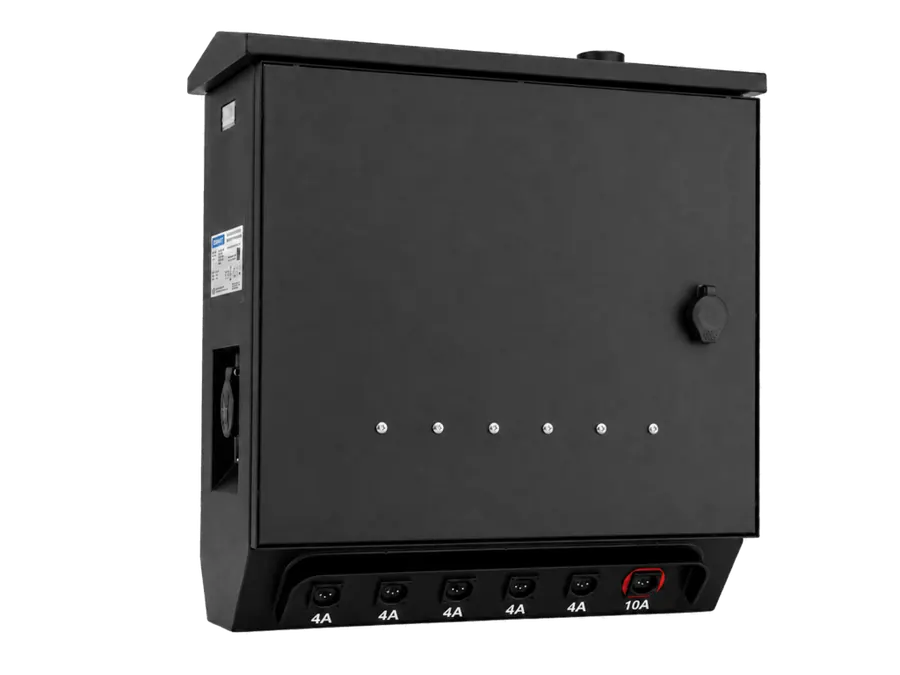

Powerbox v číslech
Nabíjení
- Výstupy
- 6× DC + 2× ACDC pro kabely Powerbox, AC pro originální nabíječky
- Výstupní proud DC
- 5× 4 A + 1× 10 Aaž 210 W na výstup 4 A
- Napětí baterií
- 24 / 36 / 48 V
- Připojení kol
- magnetické konektory EnergyBus podle IEC14 typů kabelů, 200 cm, pod 200 g
- Řízení
- Powerbox.cloudpřístupy, monitoring, data pro BMS
Instalace
- Krytí
- IP54vnitřní i venkovní prostředí
- Montáž
- na zeď nebo stojan
- Certifikace
- evropské normy EN / IEC
- Rozměry (š × v × h)
- 480 × 497 × 236,4 mmpodle výkresu 10/2026
- Hmotnost
- Doplnit z technického listu
- Příkon a doporučené jištění
- Doplnit z technického listu
Umístění
Co navrhnout, aby místo obstálo při revizi i u pojišťovny
Elektro
- Samostatný obvod s vlastním jištěním
- Proudový chránič 30 mA
- Možnost centrálního vypnutí nabíjecího místa
- Analogie ČSN 33 2000-7-722 (nabíjecí bod jako samostatný obvod)
Prostor
- Počet míst pro kola podle platného předpisu (15 % průměrné / 10 % celkové kapacity)
- Mimo únikové cesty a lůžkovou část
- Nehořlavý podklad a odstup od hořlavin
- Detekce kouře nebo teploty a vhodné hasivo
- Venku krytí min. IP54, ideálně pod přístřeškem
ČSN 33 2000-4-41 ed. 3, ČSN 33 2130 ed. 4, ČSN 33 2000-7-722, ČSN 73 0802 / 0804 / 0831, ČSN EN 15194, EN 50604-1; v zahraničí VdS 3103.
Zadávací dokumentace
Vzorový text do zadání
Text popisuje funkční požadavky. Upravte ho podle projektu.
Nabíjecí stanice pro elektrokola a lehká elektrická vozidla: – min. 6 nabíjecích výstupů DC pro baterie 24/36/48 V, z toho min. 5 výstupů 4 A a 1 rychlý výstup 10 A, – 2 zásuvky AC pro originální nabíječky, – připojení kol magnetickými konektory dle IEC (EnergyBus), kabely pro min. 14 typů konektorů, – krytí min. IP54, konstrukce odolná proti vandalům, montáž na zeď nebo stojan, – vzdálená správa: řízení přístupu, monitoring stavu a využití, export dat, – shoda s evropskými bezpečnostními normami (EN / IEC), dokumentace pro revizi.
